Pattern di Interazione PUSH per API REST

Il pattern di interazione, denominato PUSH, è utilizzabile nel caso in cui il fruitore abbia a sua volta la possibilità di esporre una interfaccia di servizio per la ricezione delle risposte (Fig. 169).

../../../_images/modipa_flusso_PUSH.png

Fig. 169 Flusso previsto in un Pattern di Interazione PUSH

Come riportato dalle Linee Guida di Interoperabilità ModI:

  • Al passo (1), il fruitore DEVE indicare l’endpoint della callback utilizzando l’header HTTP custom X-ReplyTo ed usando HTTP method POST;

  • Al passo (2), l’erogatore DEVE fornire insieme all’acknowledgement della richiesta nel body, il correlation ID utilizzando l’header HTTP custom X-Correlation-ID; Il codice HTTP di stato DEVE essere HTTP status 202 Accepted a meno che non si verifichino errori;

  • Al passo (3), l’erogatore DEVE riutilizzare lo stesso correlation ID fornito al passo (2) sempre utilizzando l’header HTTP custom X-Correlation-ID; Il verbo HTTP utilizzato deve essere POST;

  • Al passo (4), il fruitore DEVE riconoscere tramite un messaggio di acknowledgement il ricevimento della risposta; Il codice HTTP di stato DEVE essere HTTP status 200 OK a meno che non si verifichino errori.

Configurazione delle API

Per attuare la configurazione su GovWay si deve procedere con la registrazione delle due API che definiscono il servizio di ricezione della richiesta e il servizio di Callback dove l’erogatore deve inoltrare la risposta.

  • Richiesta

Effettuata la registrazione delle API, accedere al dettaglio della risorsa relativa al servizio di richiesta ed impostare nella sezione “ModI” un pattern di interazione non bloccante “PUSH” con ruolo “Richiesta” come mostrato nella figura Fig. 170:

../../../_images/modipa_flusso_PUSH_richiesta_REST.png

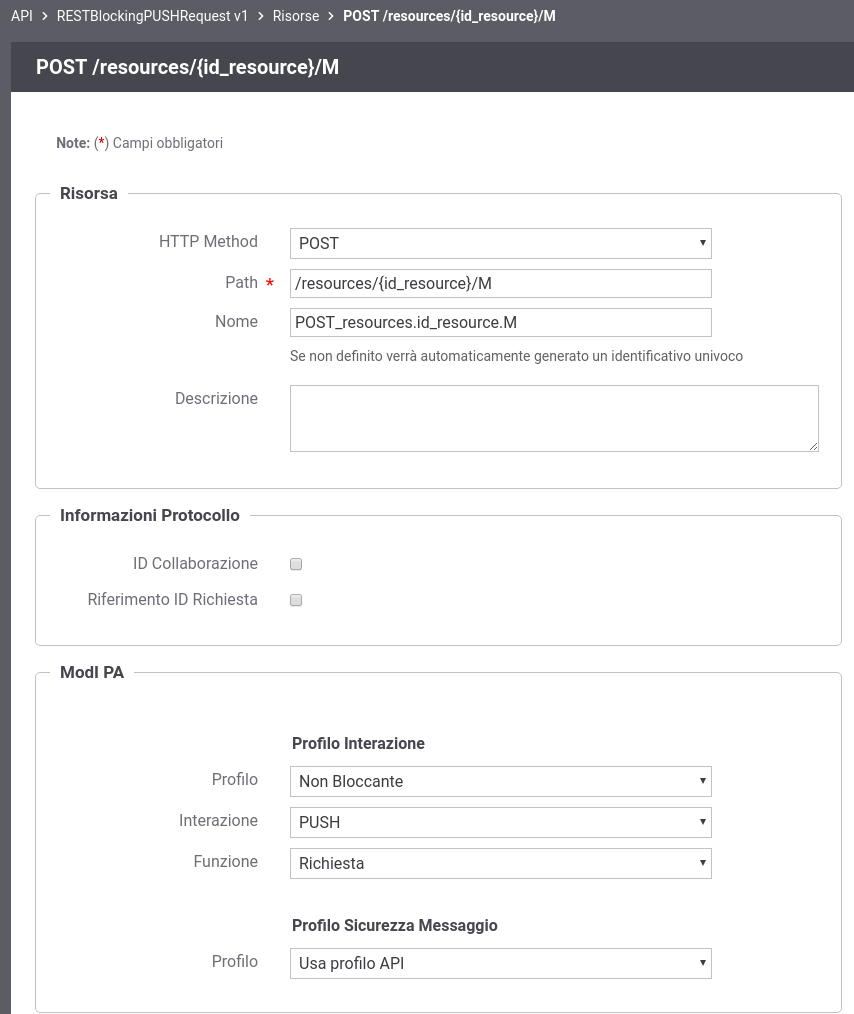

Fig. 170 Configurazione della richiesta dell’API REST (PUSH)

  • Risposta

Successivamente, accedere al dettaglio della risorsa relativa al servizio di callback ed impostare nella sezione “ModI” un pattern di interazione non bloccante “PUSH” con ruolo “Risposta”. Definire anche la correlazione verso l’API e l’azione relativa alla richiesta come mostrato nella figura Fig. 171:

../../../_images/modipa_flusso_PUSH_risposta_REST.png

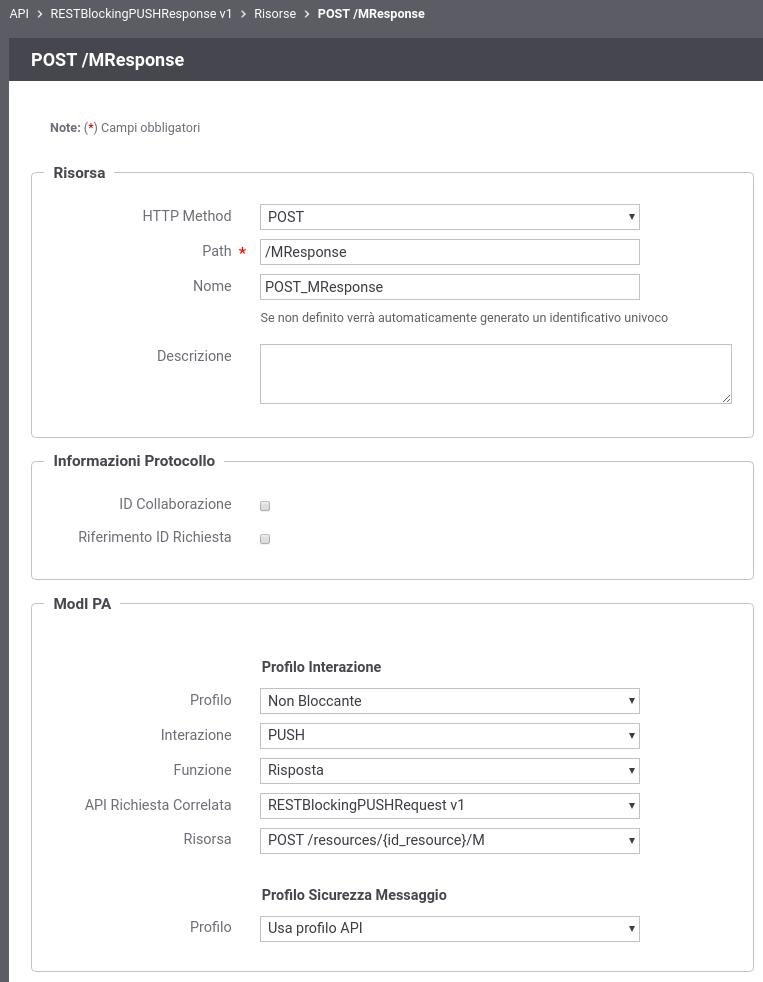

Fig. 171 Configurazione della risposta dell’API REST (PUSH)

Configurazione dell’Erogazione

Sul dominio dell’erogatore deve essere definita sia un’erogazione dell’API relativa al servizio di richiesta che una fruizione del servizio di callback.

  • Erogazione del Servizio di Richiesta

Le richieste ricevute sull’erogazione vengono validate da GovWay verificando la presenza dell’header HTTP custom “X-ReplyTo” come previsto dal profilo “ModI”. Effettuata la validazione del messaggio di richiesta, eventualmente gestendo anche gli aspetti di sicurezza descritti nella sezione Sicurezza Messaggio, GovWay inoltra il messaggio al backend e rimane in attesa dell’acknowledgement.

Ricevuto il messaggio di acknowledgement GovWay verifica che il codice HTTP di stato sia 202 e verifica la presenza dell’header HTTP custom “X-Correlation-ID”. Se tale header non risulta presente viene generato da GovWay impostando come valore l’identificativo della transazione, che è stato inoltrato con la richiesta al backend tramite gli header di integrazione descritti nella sezione Scambio di informazioni nella richiesta inoltrata dal gateway al server e Altri header di Integrazione (per default tramite l’header http “GovWay-Transaction-ID”).

Nota

Header “X-Correlation-ID” generato da GovWay

La generazione dell’header HTTP “X-Correlation-ID”, se non presente, è disabilitabile intervenendo sulla proprietà «org.openspcoop2.protocol.modipa.rest.push.request.correlationId.header.useTransactionIdIfNotExists» presente nel file “/etc/govway/modipa_local.properties” (si assume che “/etc/govway” sia la directory di configurazione indicata in fase di installazione). Se si disabilita la proprietà, GovWay termina con errore la transazione se rileva l’assenza dell’header HTTP “X-Correlation-ID” nel messaggio di acknowledgement ricevuto dal backend.

  • Fruizione del Servizio di Callback per la Risposta

Le risposte devono essere inoltrate dall’applicativo mittente utilizzando la fruizione del servizio di Callback configurata su GovWay. Le risposte vengono validate da GovWay verificando la presenza dell’header HTTP custom “X-Correlation-ID”. GovWay permette di fornire l’informazione sull’identificativo di correlazione anche tramite modalità alternative all’header HTTP custom per poi generarlo come previsto dalla specifica “ModI” valorizzato con il valore fornito. Le modalità alternative sono le seguenti:

  • Header HTTP “GovWay-Conversation-ID” o parametro della url “govway_conversation_id” previsto per la correlazione tramite identificativo di collaborazione descritta nella sezione Correlazione tra transazioni differenti. Questa modalità richiede che sia abilitata l’indicazione dell’identificativo di collaborazione nell’API o sulla singola azione come mostrato nella figura Fig. 172:

    ../../../_images/abilitazioneIdCollaborazione_REST.png

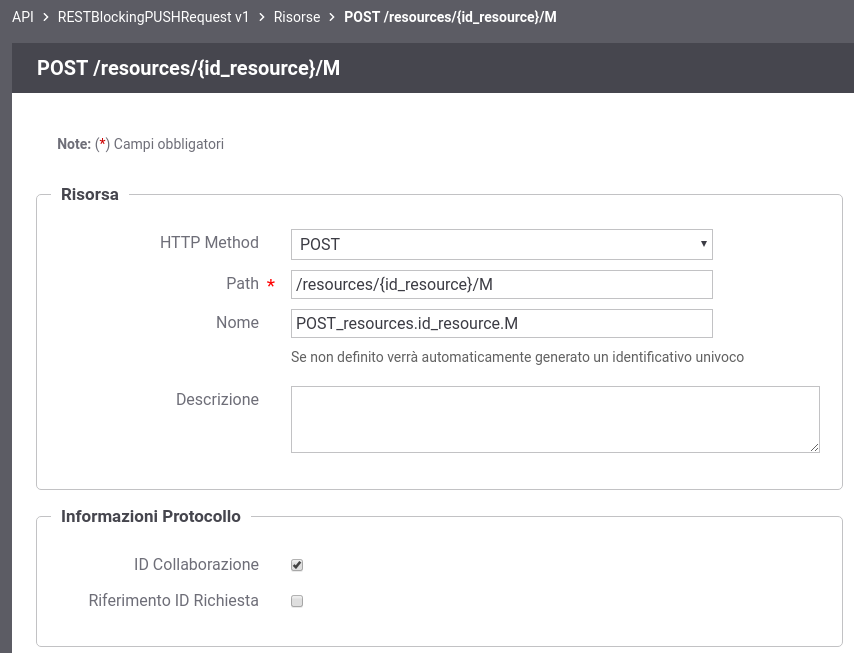

    Fig. 172 Abilitazione funzionalità di correlazione govway tramite identificativo di colllaborazione

  • Header HTTP “GovWay-Relates-To” o parametro della url “govway_relates_to” previsto per la correlazione tramite riferimento della richiesta descritta nella sezione Correlazione tra transazioni differenti. Questa modalità richiede che sia abilitata l’indicazione dell’identificativo di riferimento alla richiesta nell’API o sulla singola azione come mostrato nella figura Fig. 173:

    ../../../_images/abilitazioneIdRiferimentoRichiesta_REST.png

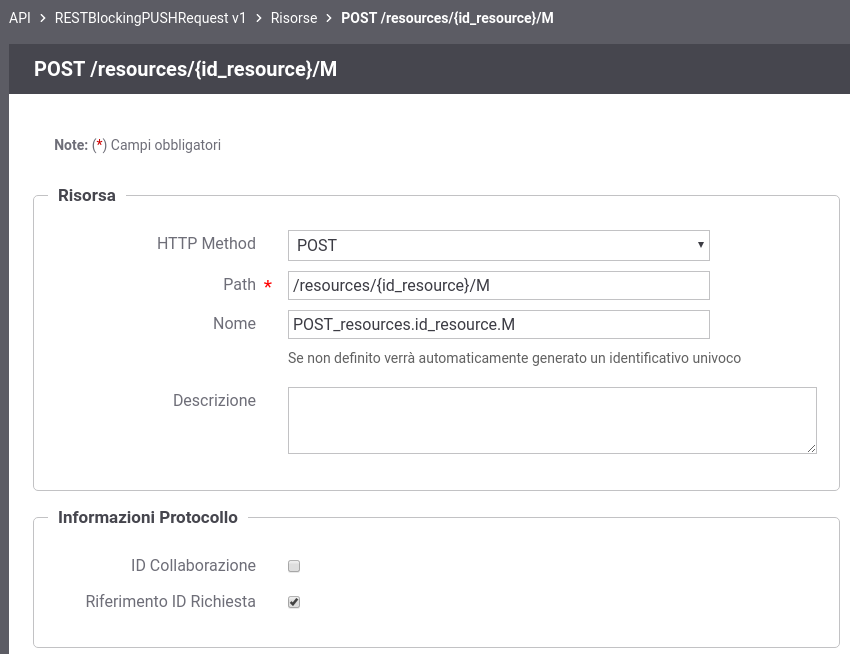

    Fig. 173 Abilitazione funzionalità di correlazione govway tramite identificativo della richiesta

Configurazione della Fruizione

Sul dominio del fruitore deve essere definita sia una fruizione dell’API relativa al servizio di richiesta che un’erogazione del servizio di callback.

  • Fruizione del Servizio di Richiesta

Le richieste devono essere inoltrate dall’applicativo mittente utilizzando la fruizione del servizio di richiesta configurata su GovWay. Su ogni richiesta GovWay crea, o ne modifica il valore se già presente, dell’header HTTP “X-ReplyTo” previsto dal profilo “ModI”. L’header viene valorizzato con l’url di invocazione utilizzabile dalla controparte per invocare il servizio di callback configurato su GovWay.

Nota

Header “X-ReplyTo” generato da GovWay

La valorizzazione dell’header HTTP “X-ReplyTo” da parte di GovWay è disabilitabile intervenendo sulla proprietà «org.openspcoop2.protocol.modipa.rest.push.replyTo.header.updateOrCreate» presente nel file “/etc/govway/modipa_local.properties” (si assume che “/etc/govway” sia la directory di configurazione indicata in fase di installazione). Se si disabilita la proprietà, GovWay termina con errore la transazione se rileva l’assenza dell’header HTTP “X-ReplyTo” nel messaggio di richiesta ricevuto dal backend.

Il messaggio di acknowledgement ricevuto viene anch’esso validato al fine di verificare la presenza dell’header HTTP “X-Correlation-ID” come previsto dalla specifica “ModI”. L’informazione sull’id di correlazione è ottenibile dall’applicativo mittente sulla risposta, oltre che tramite l’header HTTP “X-Correlation-ID”, anche tramite gli header di integrazione descritti nella sezione Scambio di informazioni nella richiesta inoltrata dal gateway al server e Altri header di Integrazione (per default tramite l’header http “GovWay-Conversation-ID”).

  • Erogazione del Servizio di Callback per la Risposta

Le risposte ricevute sull’erogazione del servizio di Callback vengono validate da GovWay verificando la presenza dell’header HTTP custom “X-Correlation-ID” come previsto dal profilo “ModI”. Effettuata la validazione del messaggio di risposta, eventualmente gestendo anche gli aspetti di sicurezza descritti nella sezione Sicurezza Messaggio, GovWay inoltra il messaggio al backend e rimane in attesa dell’acknowledgement. L’informazione sull’id di correlazione è inoltrato al backend, oltre che tramite l’header HTTP “X-Correlation-ID”, anche tramite gli header di integrazione descritti nella sezione Scambio di informazioni nella richiesta inoltrata dal gateway al server e Altri header di Integrazione (per default tramite l’header http “GovWay-Conversation-ID”).
