Gruppi di configurazioni

Nei precedenti esempi tutte le risorse delle API REST o le azioni dei servizi SOAP vengono gestite dal Gateway tramite un’unica configurazione di default. Le funzionalità che verranno descritte nelle successive sezioni della guida possono essere attivate tramite un’unica configurazione su tutte le risorse/azioni dell’API o possono essere distinte a seconda delle caratteristiche applicative di ogni singola risorsa o azione.

Di seguito, per fornire un esempio di raggruppamento delle risorse, ipotizziamo di classificare le operazioni del servizio Swagger Petstore per il metodo http:

  • POST, PUT: per queste operazioni viene richiesta un’autenticazione http basic
  • DEL: per queste operazioni viene richiesta un’autenticazione https
  • GET: queste operazioni sono utilizzabili in forma anonima

Nota

Metodologia di classificazione solo a titolo di esempio
la classificazione per metodo http e i tipi di autenticazione utilizzati sono solamente a titolo di esempio per descrivere la possibilità di definire configurazioni differenti per gruppi di risorse.

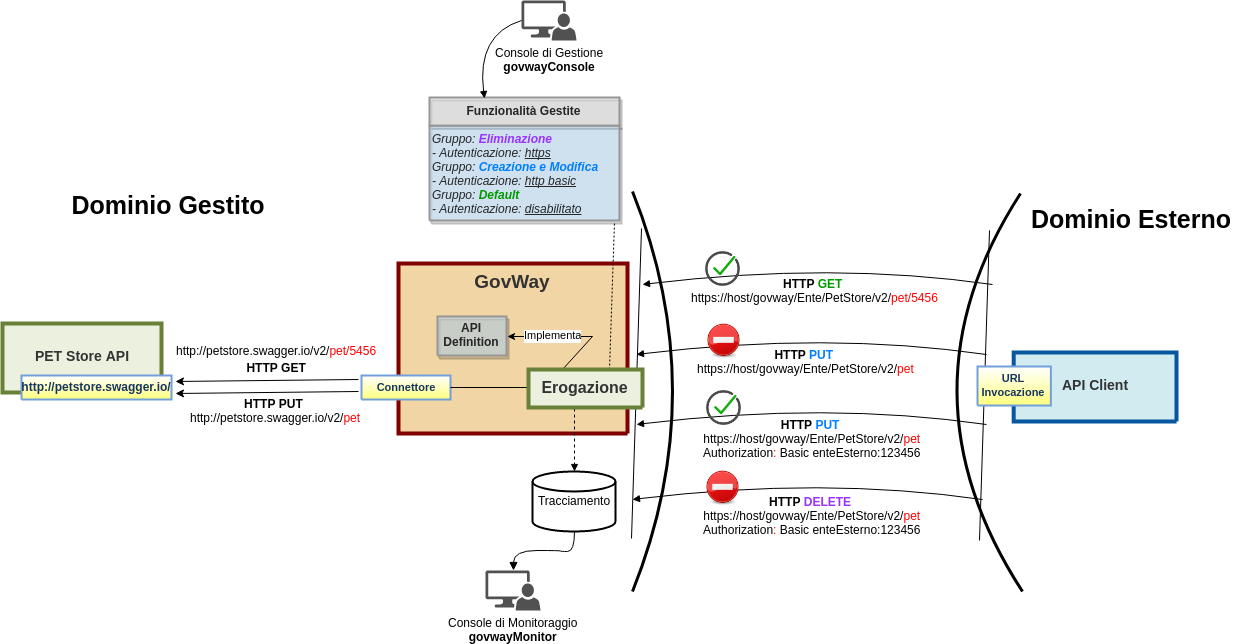

Una rappresentazione di questo scenario è mostrata nella Fig. 349.

../../_images/gruppiRisorseRESTBase.png

Fig. 349 Configurazioni differenti per gruppi di risorse di una API

Per classificare in gruppi le risorse dell’API Swagger Petstore, utilizzando la console govwayConsole, procedere come segue:

  1. Registrazione Gruppo “Creazione e Modifica”

    Accedere alla sezione “Erogazioni” e selezionare l’API precedentemente registrata “PetStore v1”. Dopodichè accedere, dal dettaglio dell’erogazione, alla sezione di configurazione dell’API cliccando sul pulsante Configura posto in basso a destra. La successiva maschera consente di configurare l’API e di visualizzare i gruppi in cui sono state classificate le risorse. Per default non è presente alcun raggruppamento (Fig. 350).

    ../../_images/gruppiRisorseRESTBaseGruppoPredefinito.png

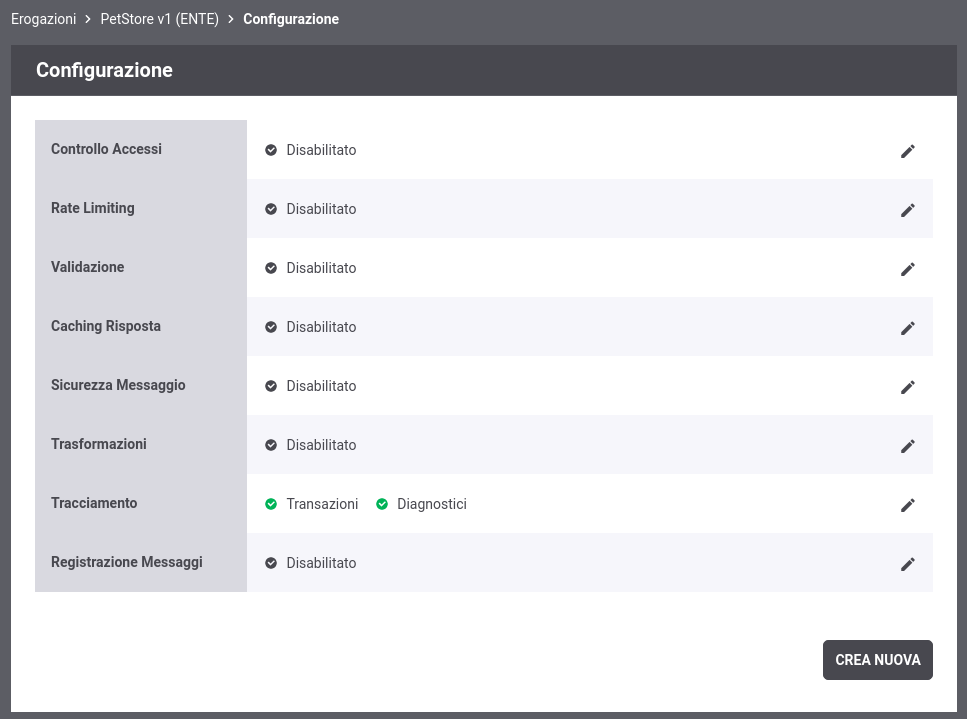

    Fig. 350 Situazione iniziale con unico gruppo “Predefinito”

    Selezionare il pulsante “Crea Nuova” e fornire i seguenti dati:

    • Nome Gruppo: permette di associare un nome al gruppo delle risorse. Per il nostro esempio utilizzare il nome “Creazione e Modifica”.
    • Risorse: tramite la selezione multipla è possibile scegliere una o più risorse che dovranno appartenere al gruppo. Per il nostro esempio selezionare tutte le risorse con il metodo http POST e PUT.
    • Modalità: indica se deve essere clonata la configurazione a partire dal gruppo indicato o se bisogna creare una configurazione ex-novo. Per riprodurre lo scenario di esempio precedentemente descritto selezionare Nuova.
    • Controllo degli Accessi - Accesso API: per esporre l’API in modo che sia invocabil da client identificati tramite credenziali selezionare lo stato “autenticato”.
    ../../_images/gruppiRisorseRESTBaseGruppoCreazioneModifica.png

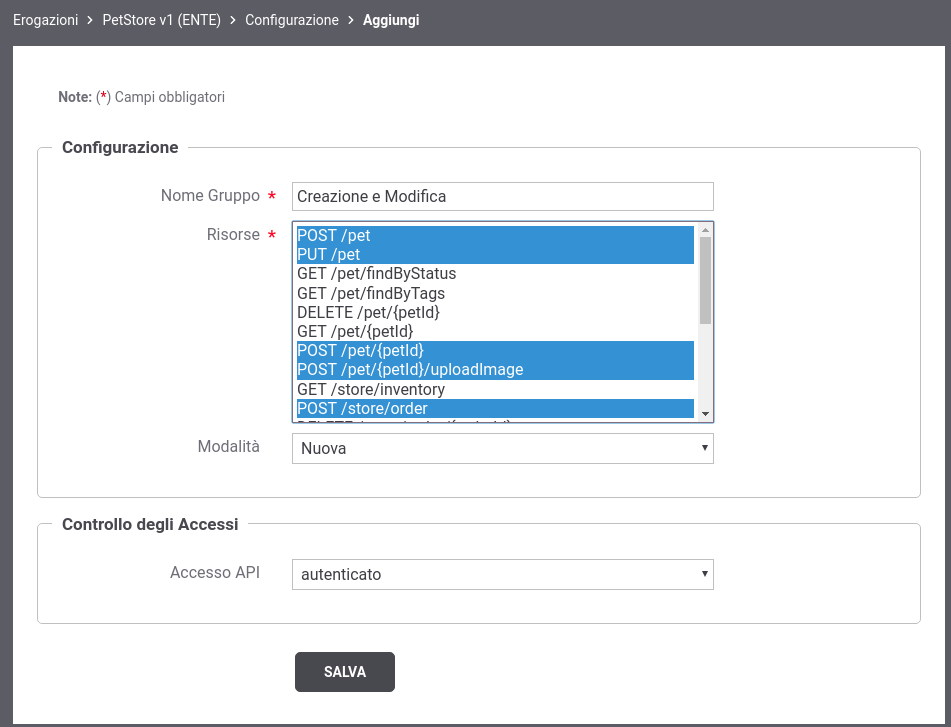

    Fig. 351 Registrazione Gruppo “Creazione e Modifica”

    Terminata la creazione, l’accesso alle risorse del gruppo “Creazione e Modifica”, richiede che il client presenti delle credenziali ssl come indicato nella sezione Identificazione dei Mittenti ( Fig. 352 ).

    ../../_images/gruppiRisorseRESTBaseGruppoCreazioneModifica_step2.png

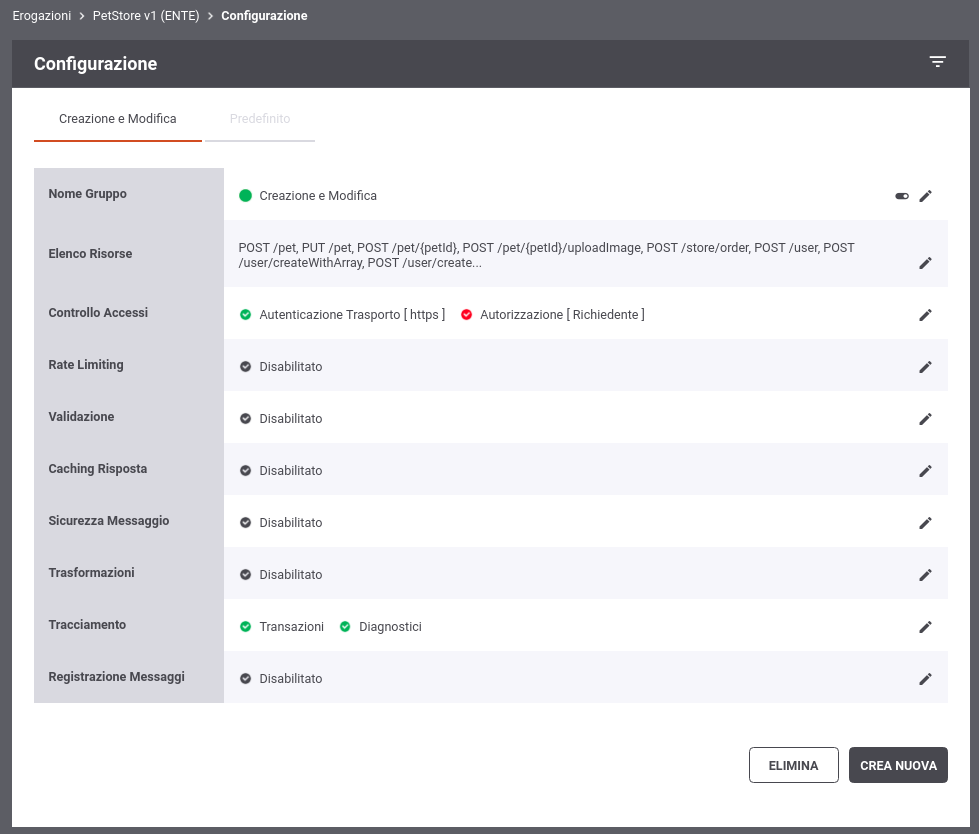

    Fig. 352 Gruppo “Creazione e Modifica” configurato con autenticazione “https”

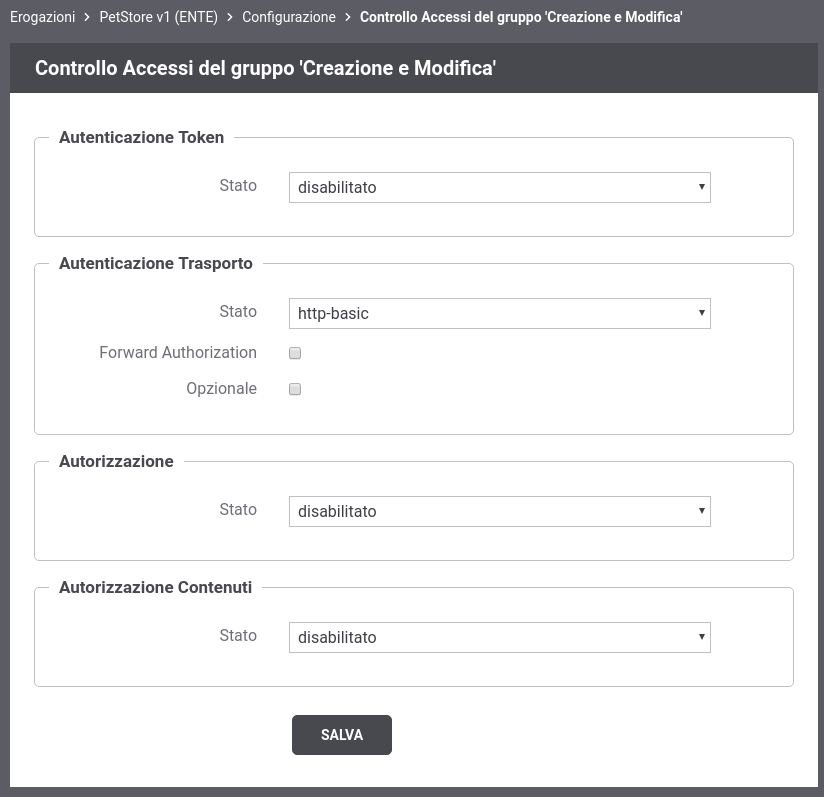

    Per impostare una autenticazione “http-basic” accedere in modifica alla configurazione del Controllo degli Accessi indicando un’autenticazione “http-basic” e disabilitando l’autorizzazione come mostrato nella figura Fig. 353.

    ../../_images/gruppiRisorseRESTBaseGruppoCreazioneModifica_step3.png

    Fig. 353 Gruppo “Creazione e Modifica”, Controllo degli Accessi configurazione con autenticazione “http-basic”

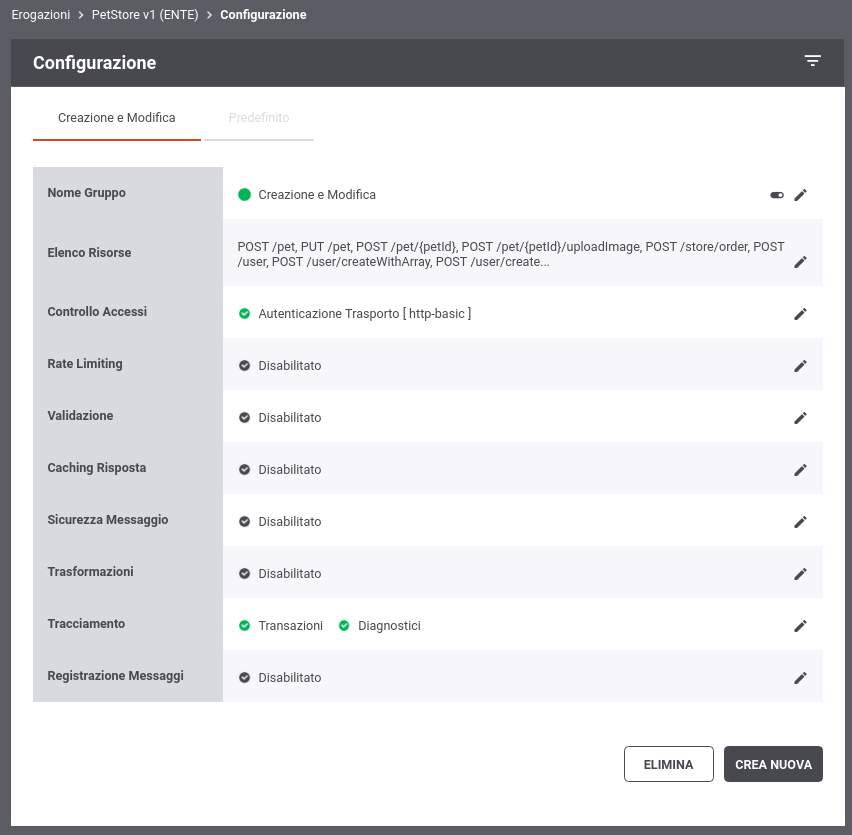

    Una volta salvata la nuova configurazione per il Controllo degli Accessi, per accedere alle risorse associate al gruppo “Creazione e Modifiche” un client deve presentare delle credenziali http-basic ( Fig. 354 ) associate ad un soggetto o un applicativo registrato su GovWay. Al punto 7. verrà descritto come registrare un soggetto che possiede delle credenziali http-basic valide utilizzate in questo scenario di test.

    ../../_images/gruppiRisorseRESTBaseGruppoCreazioneModifica_step4.png

    Fig. 354 Gruppo “Creazione e Modifica”, Controllo degli Accessi configurato con autenticazione “http-basic”

  2. Registrazione Gruppo “Eliminazione”

    Procedere, come descritto in precedenza, per registrare un ulteriore gruppo fornendo i seguenti dati:

    • Nome Gruppo: “Eliminazione”.
    • Risorse: Selezionare tutte le risorse con il metodo http DEL.
    • Modalità: Per riprodurre lo scenario di esempio precedentemente descritto selezionare Nuova.
    • Controllo degli Accessi - Accesso API: per esporre l’API in modo che sia invocabil da client identificati tramite credenziali selezionare lo stato “autenticato”.
    ../../_images/gruppiRisorseRESTBaseGruppoEliminazione.png

    Fig. 355 Registrazione Gruppo “Eliminazione”

    Come descritto precedentemente per il gruppo “Creazione e Modifica” modificare la configurazione relativa al Controllo degli Accessi per impostare un’autenticazione “http-basic”.

  3. Verifica Gruppi Esistenti

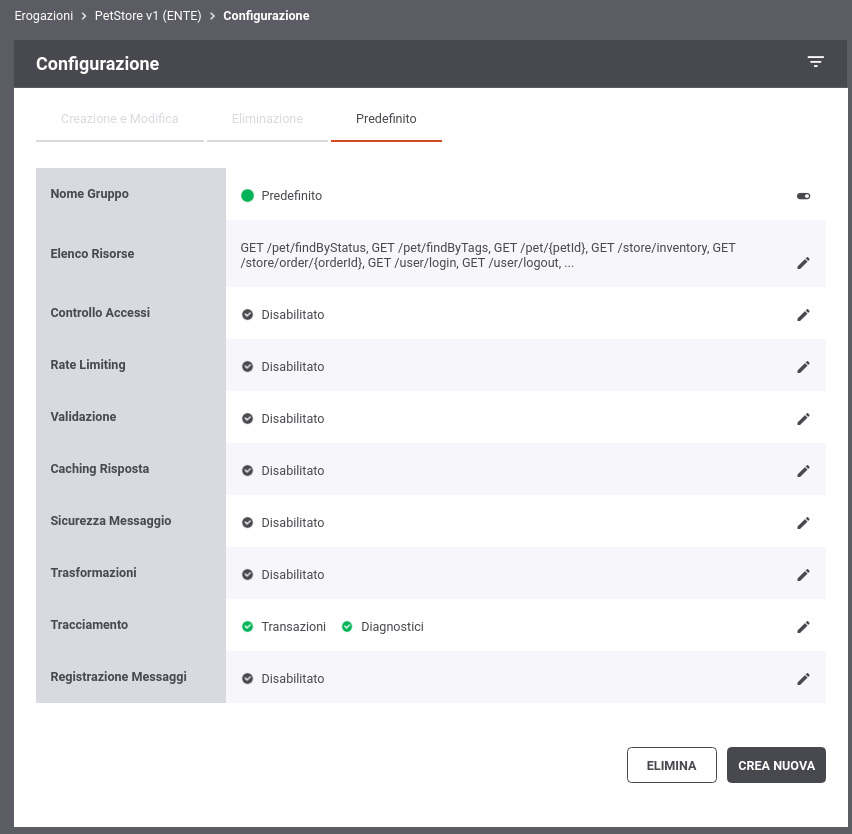

    Dal dettaglio dell’erogazione, accedendo alla sezione di configurazione dell’API cliccando sul pulsante Configura posto in basso a destra, è possibile visualizzati tre gruppi, i due gruppi creati in precedenza ed il gruppo predefinito che adesso contiene solamente le risorse con metodo http GET (Fig. 356).

    ../../_images/gruppiRisorseRESTBaseGruppoPredefinitoVerifica.png

    Fig. 356 Gruppi Registrati

    Nella sezione di configurazione sarà possibile agire sui gruppi anche in un secondo momento aggiungendo o eliminando risorse da un gruppo o creandone di nuovi. Inoltre sarà possibile configurare per ogni gruppo le funzionalità disponibili con Govway quali Validazione dei Contenuti, Rate Limiting, Trasformazioni etc…

    Si può notare come i due gruppi creati per l’esempio possiedano un Controllo Accessi abilitato ( Fig. 354 ), mentre il gruppo Predefinito che contiene solo le risorse GET possiede tale funzionalità disabilitata ( Fig. 356 ).

  4. Reset Cache delle Configurazioni di GovWay

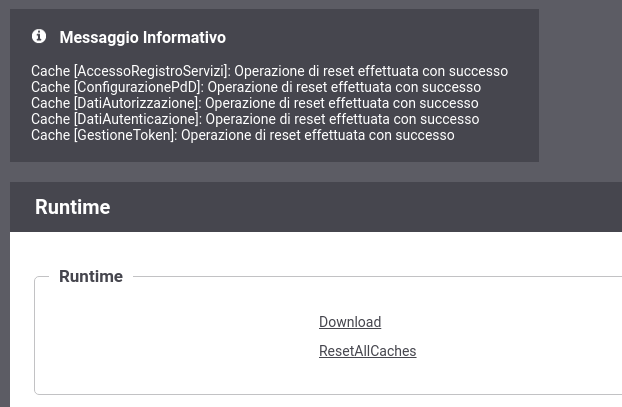

    Le configurazioni accedute da GovWay vengono mantenute in una cache dopo il primo accesso per 2 ore. Siccome nei precendenti punti abbiamo modificato una configurazione utilizzata nelle sezioni precedenti se non sono trascorse 2 ore dall’ultimo utilizzo è necessario forzare un reset della cache. Per farlo accedere alla sezione “Strumenti” - “Runtime” e selezionare la voce “ResetAllCaches”. (Fig. 357).

    ../../_images/resetCache.png

    Fig. 357 Reset Cache delle Configurazioni di GovWay

  5. Invocazione Anonima di una Risorsa del gruppo “Predefinito” completata con successo

    Effettuando una richiesta di un animale tramite http method GET si può vedere come la richiesta completa con successo:

    curl -v -X GET "http://127.0.0.1:8080/govway/Ente/PetStore/v1/pet/1" \
    -H "accept: application/json"


    L’esito dell’aggiornamento viene confermato con un codice http 200 e una risposta json equivalente alla richiesta:

    HTTP/1.1 200 OK
    Access-Control-Allow-Origin: *
    Access-Control-Allow-Methods: GET, POST, DELETE, PUT
    Access-Control-Allow-Headers: Content-Type, api_key, Authorization
    Content-Type: application/json
    Transfer-Encoding: chunked
    Server: GovWay
    GovWay-Message-ID: 84e1d9a4-c181-436f-b7f0-4cabf55c370d
    GovWay-Transaction-ID: 6c13b9ac-3d60-45a6-9130-297a4d832824

    {
        "id":1,
        "category": { "id":1, "name":"Akuke" },
        "name":"roy",
        "photoUrls":["https://goo.gl/images/fxk2BX"],
        "tags":[{"id":0,"name":"Naughty Dog"}],"
        status":"available"
    }

  6. Invocazione Anonima di una Risorsa del gruppo “Creazione e Modifica” terminata con errore

    Effettuando una modifica di un animale tramite http method PUT si può vedere come la richiesta termina con errore causato dal fatto che non si sono fornite credenziali http basic:

    curl -v -X PUT "http://127.0.0.1:8080/govway/Ente/PetStore/v1/pet" \
    -H "accept: application/json" \
    -H "Content-Type: application/json" \
    -d '{
            "id": 3,
            "category": { "id": 22, "name": "dog" },
            "name": "doggie",
            "photoUrls": [ "http://image/dog.jpg" ],
            "tags": [ { "id": 23, "name": "white" } ],
            "status": "available"
    }'


    L’esito dell’aggiornamento termina con un codice http 401 e una risposta contenente un json di errore generato dal Gateway (Problem Details come definito nella specifica RFC 7807: https://tools.ietf.org/html/rfc7807):

    HTTP/1.1 401 Unauthorized
    Connection: keep-alive
    WWW-Authenticate: Basic realm="GovWay"
    Server: GovWay
    Transfer-Encoding: chunked
    GovWay-Transaction-ID: 15a60a91-edc1-4b7c-b7f0-b31739d543a0
    Content-Type: application/problem+json
    Date: Thu, 15 Nov 2018 16:07:10 GMT

    {
        "type":"https://httpstatuses.com/401",
        "title":"Unauthorized",
        "status":401,
        "detail":"Autenticazione fallita, credenziali non fornite",
        "govway_status":"protocol:GOVWAY-109"
    }

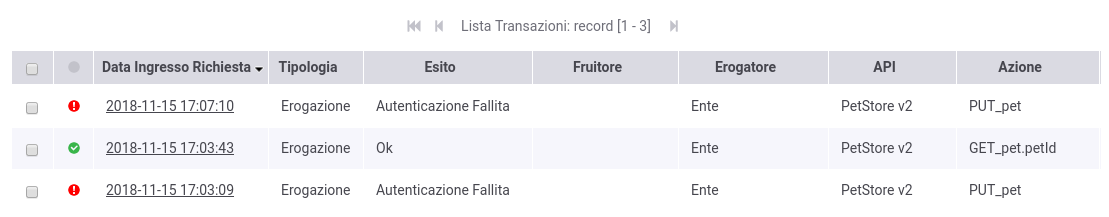

    Attraverso la console govwayMonitor è possibile consultare lo storico delle transazioni che sono transitate nel gateway. Dalla Fig. 358 si può vedere come le transazioni con metodo http PUT sono terminate con errore con esito Autenticazione Fallita. Accedendo al dettaglio della singola invocazione fallita è possibile esaminare i diagnostici emessi da GovWay nei quali viene evidenziato il motivo del fallimento (Fig. 359).

    ../../_images/gruppiRisorseRESTBaseGruppoConsultazioneStoricoTransazioni.png

    Fig. 358 Tracce delle invocazioni transitate sul Gateway

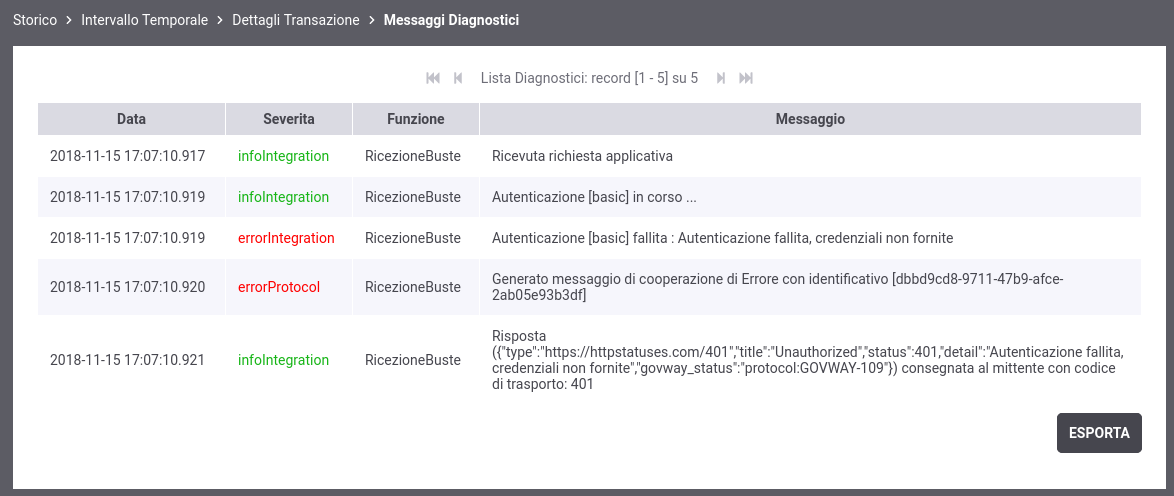

    ../../_images/gruppiRisorseRESTBaseGruppoConsultazioneStoricoTransazioniDettaglio.png

    Fig. 359 Dettaglio di una invocazione fallita bloccata dal Gateway

  7. Invocazione di una Risorsa del gruppo “Creazione e Modifica” con credenziali “http basic” completata con successo

    Per verificare che l’invocazione http descritta al punto precedente termini con successo in presenza di credenziali http basic si deve procedere con l’assegnazione di una credenziale ad un soggetto esterno al dominio. Di seguito viene descritto come fare tale assegnazione per completare l’esempio.

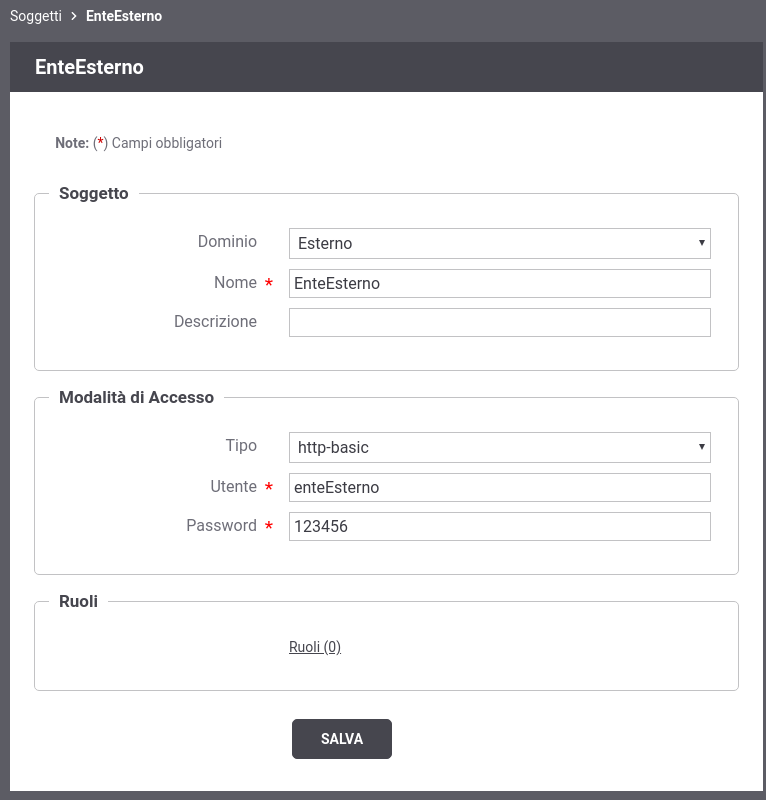

    Accedere al soggetto EnteEsterno creato in precedenza durante l’esempio descritto nella sezione Fruizione API e associargli delle credenziali “http basic” come ad esempio un username enteEsterno ed una password 123456 (Fig. 360).

    ../../_images/gruppiRisorseRESTBaseGruppoSoggettoAssociazioneCredenziale.png

    Fig. 360 Registrazione Gruppo “Eliminazione”

    Dopo aver associato le credenziali al soggetto effettuare il reset della cache delle configurazioni del Gateway come descritto in precedenza prima di procere con l’invocazione.

    Effettuando una modifica di un animale tramite http method PUT con le credenziali http basic si può vedere come la richiesta termina con successo:

    curl -v -X PUT "http://127.0.0.1:8080/govway/Ente/PetStore/v1/pet" --basic --user enteEsterno:123456 \
    -H "accept: application/json" \
    -H "Content-Type: application/json" \
    -d '{
            "id": 3,
            "category": { "id": 22, "name": "dog" },
            "name": "doggie",
            "photoUrls": [ "http://image/dog.jpg" ],
            "tags": [ { "id": 23, "name": "white" } ],
            "status": "available"
    }'


    L’esito dell’aggiornamento viene confermato con un codice http 200 e una risposta json equivalente alla richiesta:

    HTTP/1.1 200 OK
    Access-Control-Allow-Origin: *
    Access-Control-Allow-Methods: GET, POST, DELETE, PUT
    Access-Control-Allow-Headers: Content-Type, api_key, Authorization
    Content-Type: application/json
    Transfer-Encoding: chunked
    Server: GovWay
    GovWay-Message-ID: 84e1d9a4-c181-436f-b7f0-4cabf55c370d
    GovWay-Transaction-ID: 6c13b9ac-3d60-45a6-9130-297a4d832824

    {
        "id":3,
        "category":{"id":22,"name":"dog"},
        "name":"doggie",
        "photoUrls":["http://image/dog.jpg"],
        "tags":[{"id":23,"name":"white"}],
        "status":"available"
    }

  8. Invocazione di una Risorsa del gruppo “Eliminazione” con credenziali “http basic” terminata con errore

    Effettuando una eliminazione di un animale tramite http method DEL si può vedere come la richiesta termina con errore causato dal fatto che non si sono fornite credenziali https:

    curl -v -X DELETE "http://127.0.0.1:8080/govway/Ente/PetStore/v1/pet/545646489" --basic --user enteEsterno:123456 \
    -H "accept: application/json"


    L’esito dell’eliminazione termina con un codice http 401 e una risposta contenente un json di errore generato dal Gateway (Problem Details come definito nella specifica RFC 7807: https://tools.ietf.org/html/rfc7807):

    HTTP/1.1 401 Unauthorized
    Connection: keep-alive
    Server: GovWay
    Transfer-Encoding: chunked
    GovWay-Transaction-ID: 15a60a91-edc1-4b7c-b7f0-b31739d543a0
    Content-Type: application/problem+json
    Date: Thu, 15 Nov 2018 16:07:10 GMT

    {
        "type":"https://httpstatuses.com/401",
        "title":"Unauthorized",
        "status":401,
        "detail":"Autenticazione fallita, credenziali non fornite",
        "govway_status":"protocol:GOVWAY-109"
    }

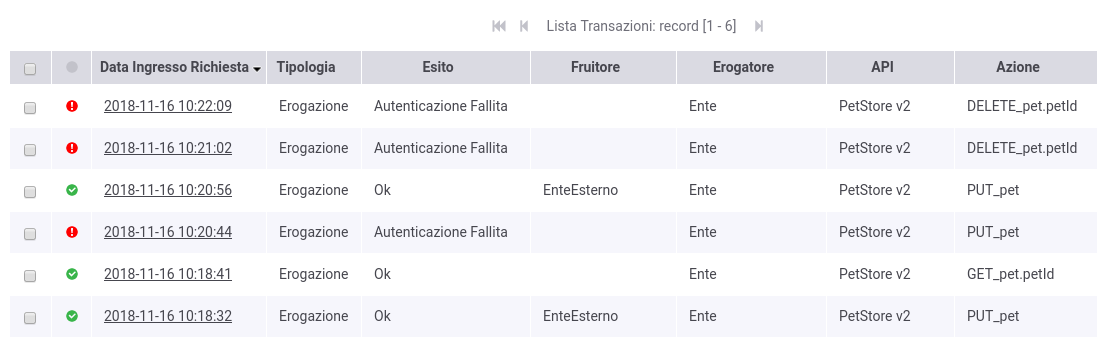

    Attraverso la console govwayMonitor è possibile consultare lo storico delle transazioni che sono transitate nel gateway. Dalla Fig. 361 si può vedere come le transazioni con metodo http DEL sono terminate con errore con esito Autenticazione Fallita.

    ../../_images/gruppiRisorseRESTBaseGruppoConsultazioneStoricoTransazioni2.png

    Fig. 361 Tracce delle invocazioni transitate sul Gateway

Nota

Ripristino Erogazione API con il solo gruppo predefinito per prosieguo degli scenari
Negli scenari descritti nelle successive sezioni verrà utilizzato sempre il gruppo predefinito per mostrare la funzionalità. Per tale motivo si consiglia di ripristinare la situazione iniziale eliminando i due gruppi creati in questa sezione accedendo al dettaglio dell’erogazione dell’API PetStore nella sezione “Gruppi”.
