Autorizzazione XACML

GovWay può essere configurato per effettuare verifiche, dei claims ottenuti tramite la validazione dell’access token, più complesse rispetto a quelle descritte nei precedenti paragrafi. Per farlo si deve utilizzare una policy XACML.

Per simulare lo scenario utilizzeremo sempre il servizio Playground e l”Authorization Server di Google descritto nella precedente sezione Validazione tramite Introspection.

Per l’autorizzazione verrà caricata su GovWay una XACML Policy, di seguito descritta, che non possiede una vera logica autorizzativa ma serve solo a titolo di esempio per descrivere la funzionalità.

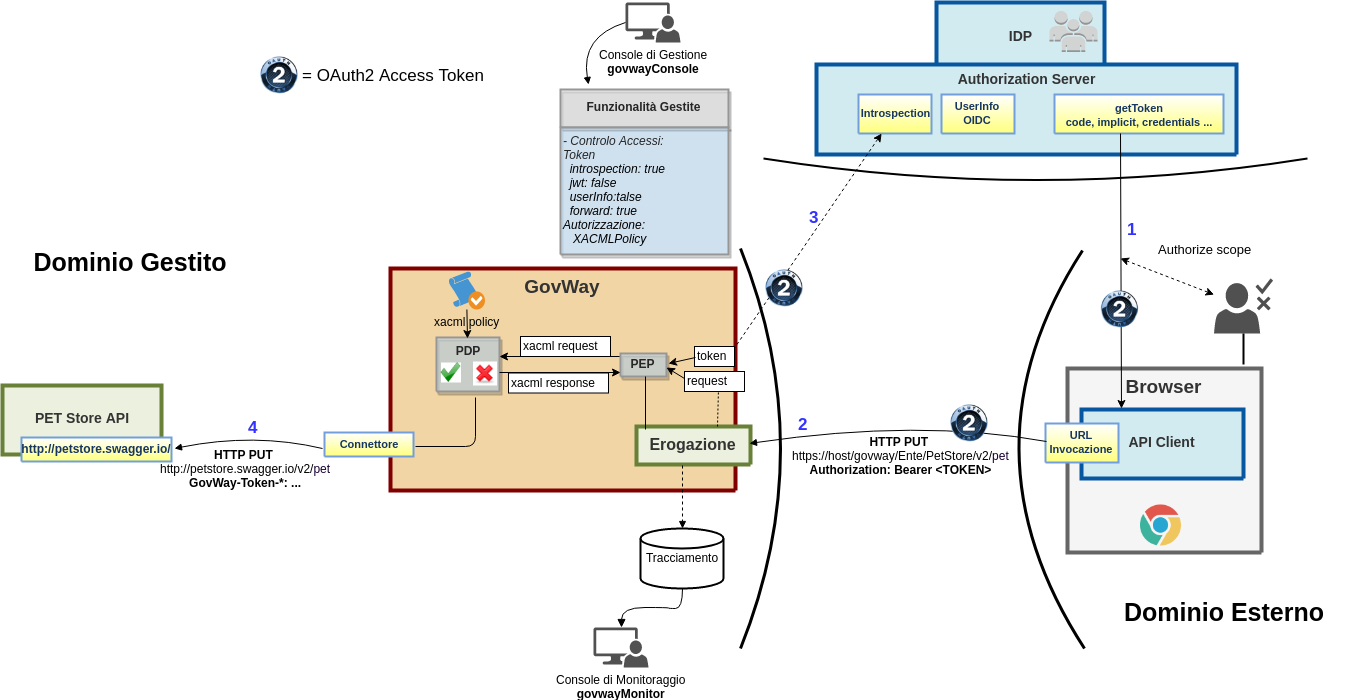

../../_images/oauth_scenario_xacml.png

Fig. 504 Scenario OAuth con autorizzazione XACMLPoliy

In fase di autorizzazione, il gateway costruisce una XACMLRequest contenente tutti i parametri della richiesta, comprese le informazioni relative al chiamante (credenziali ed eventuali ruoli) e le informazioni presenti nel token. Nella tabella seguente vengono forniti i dettagli sui nomi dei parametri.

Tabella 21 Parametri XACML

Nome

Descrizione

Sezione “Action”

org:govway:action:token:audience

Destinatario del token

org:govway:action:token:scope

Lista di scopes

org:govway:action:token:jwt:claim:<nome>=<valore>

Tutti i claims presenti nel jwt validato

org:govway:action:token:introspection:claim:<nome>=<valore>

Tutti i claims presenti nella risposta del servizio di introspection

org:govway:action:provider

Indica il soggetto erogatore del servizio

org:govway:action:service

Indica il servizio nel formato tipo/nome

org:govway:action:action

Nome dell’operazione del servizio invocata

org:govway:action:url

Url di invocazione utilizzata dal mittente

org:govway:action:url:parameter:NOME_PARAM

Tutti i parametri presenti nell’url di invocazione saranno inseriti nella XACMLRequest con questo formato

org:govway:action:transport:header:NOME_HDR

Tutti gli header http presenti nell’url di invocazione saranno inseriti nella XACMLRequest con questo formato

org:govway:action:soapAction

Valore della SOAPAction

org:govway:action:gwService

Ruolo della transazione (inbound/outbound)

org:govway:action:protocol

Profilo di utilizzo associata al servizio richiesto (es. spcoop)

Sezione “Subject”

org:govway:subject:token:issuer

Issuer del token

org:govway:subject:token:subject

Subject del token

org:govway:subject:token:username

Username dell’utente cui è associato il token

org:govway:subject:token:clientId

Identificativo del client che ha negoziato il token

org:govway:subject:token:userInfo:fullName

Nome completo dell’utente cui è associato il token

org:govway:subject:token:userInfo:firstName

Nome dell’utente cui è associato il token

org:govway:subject:token:userInfo:middleName

Secondo nome (o nomi aggiuntivi) dell’utente cui è associato il token

org:govway:subject:token:userInfo:familyName

Cognome dell’utente cui è associato il token

org:govway:subject:token:userInfo:eMail

Email dell’utente cui è associato il token

org:govway:subject:token:userInfo:claim:<nome>=<valore>

Tutti i claims presenti nella risposta del servizio di UserInfo

org:govway:subject:organization

Indica il soggetto fruitore

org:govway:subject:client

Identificativo del servizio applicativo client

org:govway:subject:credential

Rappresenta la credenziale di accesso (username, subject o il principal) utilizzata dal client per richiedere il servizio

org:govway:subject:role

Elenco dei ruoli che possiede il client che ha richiesto il servizio

Di seguito un esempio di XACMLPolicy che traduce in policy l’esempio descritto nella precedente sezione Autorizzazione sui Claims. La verifica che andiamo a definire è la seguente:

  • Audience (claim “aud”): contenga l’identificativo dell’applicazione Playground come destinatario del token

  • Applicazione Client (claim “azp”): controlleremo che il client appartenga ad uno delle applicazioni conosciute. Nell’elenco, non inseriremo immediatamente l’identificativo di Playground in modo che l’autorizzazione fallisca in un primo test.

Nota

Per conoscere l’identificativo dell’applicazione Playground
È possibile vedere una precedente transazione terminata con successo per conoscere l’esatto valore associato all’applicazione Playground (es. Fig. 469).

<Policy PolicyId="Policy"
    RuleCombiningAlgId="urn:oasis:names:tc:xacml:1.0:rule-combining-algorithm:permit-overrides"
    xmlns="urn:oasis:names:tc:xacml:2.0:policy:schema:os" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xsi:schemaLocation="urn:oasis:names:tc:xacml:2.0:policy:schema:os http://docs.oasis-open.org/xacml/2.0/access_control-xacml-2.0-policy-schema-os.xsd">
    <Target />
    <Rule Effect="Permit" RuleId="ok">
        <Condition>
            <Apply FunctionId="urn:oasis:names:tc:xacml:1.0:function:and">

                <Apply
                    FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-at-least-one-member-of">
                    <
                        AttributeId=""
                        DataType="http://www.w3.org/2001/XMLSchema#string" />
                    <Apply FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-bag">
                        <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                    </Apply>
                </Apply>

                <Apply
                    FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-at-least-one-member-of">
                    <
                        AttributeId=""
                        DataType="http://www.w3.org/2001/XMLSchema#string" />
                    <Apply FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-bag">
                        <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                        <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                    </Apply>
                </Apply>

            </Apply>
        </Condition>
    </Rule>
    <Rule Effect="Deny" RuleId="ko" />
</Policy>
  • Configurazione Controllo degli Accessi

    Accedere alla sezione “Erogazioni” e selezionare l’API precedentemente registrata “PetStore v1”. Dopodichè accedere, dal dettaglio dell’erogazione, alla sezione “Configurazione” dove vengono visualizzate le funzionalità attive. Cliccare sulla voce presente nella colonna “Controllo Accessi” e procedere con la seguente configurazione all’interno della sezione “Gestione Token”:

    • Stato: abilitato

    • Policy: Google

    • Validazione JWT: disabilitato

    • Introspection: abilitato

    • User Info: disabilitato

    • Token Forward: abilitato

    Procedere inoltre con la seguente configurazione all’interno della sezione “Autorizzazione”:

    • Autorizzazione - Stato: xacml-Policy

    • Policy: caricare la xacml policy descritta precedentemente

    Effettuata la configurazione salvarla cliccando sul pulsante “Salva”.

    ../../_images/oauthAutorizzazioneXACMLConfigControlloAccessi.png

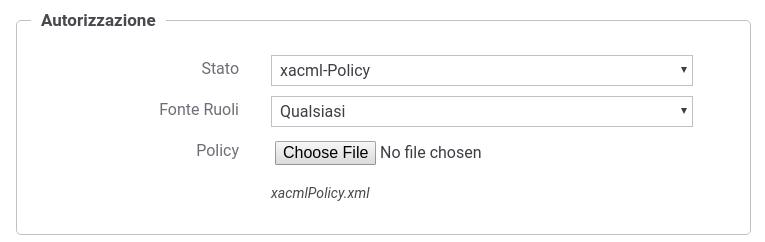

    Fig. 505 Configurazione OAuth2 - Autorizzazione XACML Policy

  • Invocazione API

    Nota

    Reset Cache delle Configurazioni prima di un nuovo test
    Le configurazioni accedute da GovWay vengono mantenute in una cache dopo il primo accesso per 2 ore, è quindi necessario forzare un reset della cache. Per farlo accedere alla sezione “Strumenti” - “Runtime” e selezionare la voce “ResetAllCaches”.

    Per effettuare il test utilizzare il token ottenuto come descritto nella sezione Validazione tramite Introspection.

    curl -v -X PUT "http://127.0.0.1:8080/govway/Ente/PetStore/v2/pet?access_token=ACCESS_TOKEN" \
    -H "accept: application/json" \
    -H "Content-Type: application/json" \
    -d '{
            "id": 3,
            "category": { "id": 22, "name": "dog" },
            "name": "doggie",
            "photoUrls": [ "http://image/dog.jpg" ],
            "tags": [ { "id": 23, "name": "white" } ],
            "status": "available"
    }'


    L’esito dell’aggiornamento termina con un codice di errore http 403 e una risposta problem+json che riporta la motivazione:

    HTTP/1.1 403 Forbidden
    Content-Type: application/problem+json
    Transfer-Encoding: chunked
    Server: GovWay
    GovWay-Transaction-ID: 6c13b9ac-3d60-45a6-9130-297a4d832824

    {
        "type":"https://httpstatuses.com/403",
        "title":"Forbidden",
        "status":403,
        "detail":"Il mittente non è autorizzato ad invocare il servizio gw/PetStore (versione:2) erogato da gw/Ente (result-1 DENY code:urn:oasis:names:tc:xacml:1.0:status:ok)",
        "govway_status":"protocol:GOVWAY-1352"
    }

  • Consultazione Tracce in errore

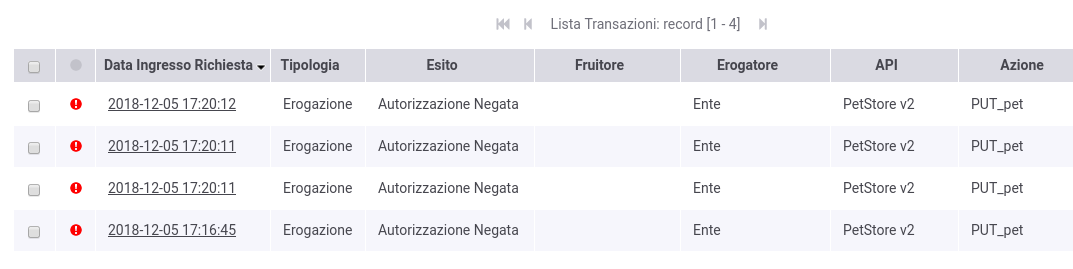

    Attraverso la console govwayMonitor è possibile consultare lo storico delle transazioni che sono transitate nel gateway. Dalla Fig. 506 si può vedere come le transazioni generate dopo la configurazione sopra indicata sono terminate con errore con esito Autorizzazione Negata.

    ../../_images/oauthConsultazioneStoricoTransazioniErroreXACML.png

    Fig. 506 Tracce delle invocazioni terminate con errore “Autorizzazione Negata”

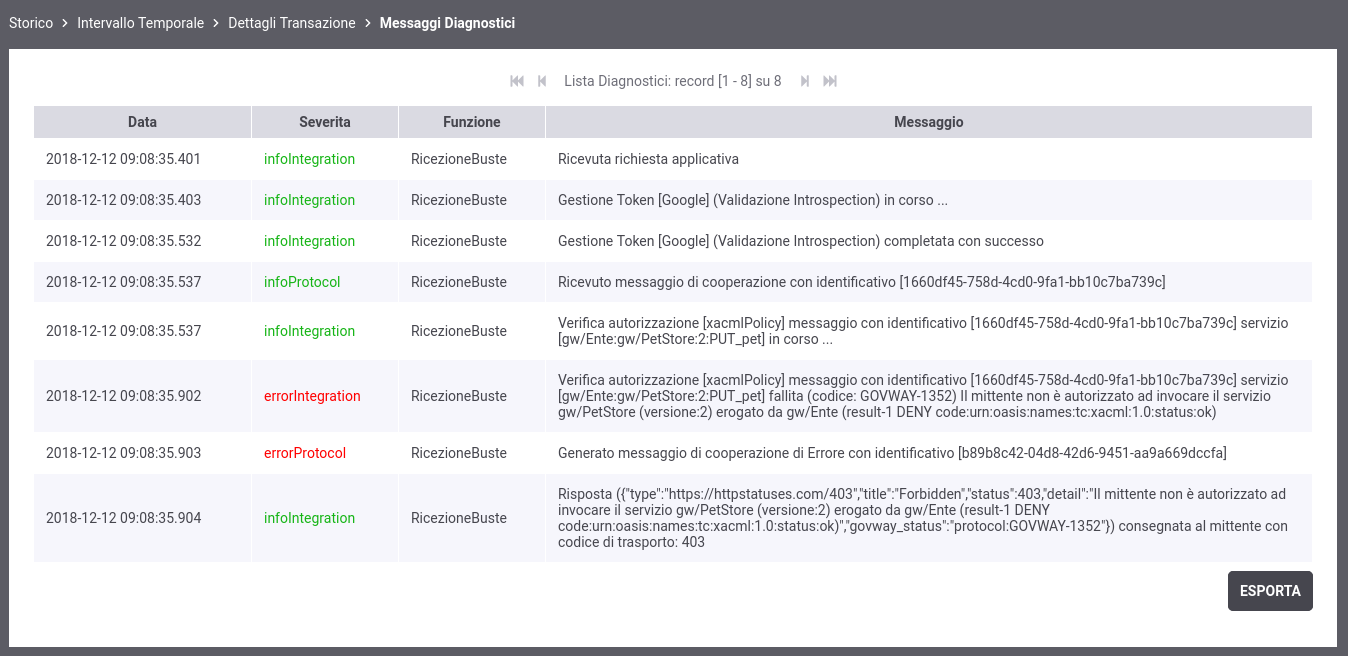

    Accedendo al dettaglio di una transazione terminata in errore, e visualizzandone i diagnostici è possibile comprendere che l’errore è dovuto ad una decisione “deny” ottenuta dopo la valutazione della policy: “(result-1 DENY code:urn:oasis:names:tc:xacml:1.0:status:ok)”.

    ../../_images/oauthConsultazioneStoricoTransazioniErroreXACML_diagnostici.png

    Fig. 507 Diagnostici di una invocazione terminata con errore

  • Registrazione ClientId corretto nella XACMLPolicy

    Di seguito un esempio di XACMLPolicy nella quale tra i valori consentiti per l’applicazione client viene aggiunto l’identificativo di Playground in modo che l’autorizzazione termini con successo.

    <Policy PolicyId="Policy"
        RuleCombiningAlgId="urn:oasis:names:tc:xacml:1.0:rule-combining-algorithm:permit-overrides"
        xmlns="urn:oasis:names:tc:xacml:2.0:policy:schema:os" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
        xsi:schemaLocation="urn:oasis:names:tc:xacml:2.0:policy:schema:os http://docs.oasis-open.org/xacml/2.0/access_control-xacml-2.0-policy-schema-os.xsd">
        <Target />
        <Rule Effect="Permit" RuleId="ok">
            <Condition>
                <Apply FunctionId="urn:oasis:names:tc:xacml:1.0:function:and">

                    <Apply
                        FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-at-least-one-member-of">
                        <
                            AttributeId=""
                            DataType="http://www.w3.org/2001/XMLSchema#string" />
                        <Apply FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-bag">
                            <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                        </Apply>
                    </Apply>

                    <Apply
                        FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-at-least-one-member-of">
                        <
                            AttributeId=""
                            DataType="http://www.w3.org/2001/XMLSchema#string" />
                        <Apply FunctionId="urn:oasis:names:tc:xacml:1.0:function:string-bag">
                            <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                            <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                            <AttributeValue DataType="http://www.w3.org/2001/XMLSchema#string"></AttributeValue>
                        </Apply>
                    </Apply>

                </Apply>
            </Condition>
        </Rule>
        <Rule Effect="Deny" RuleId="ko" />
    </Policy>

  • Aggiornamento XACMLPolicy in Controllo degli Accessi

    Tramite la govwayConsole accedere nuovamente alla maschera di configurazione “Controllo Accessi” dell’API “PetStore v1”; all’interno della sezione “Autorizzare” caricare la policy aggiornata.

  • Nuova invocazione API

    Nota

    Reset Cache delle Configurazioni prima di un nuovo test
    Effettuare il reset della cache accedendo alla sezione “Strumenti” - “Runtime” e selezionare la voce “ResetAllCaches”.

    Effettuare una nuova invocazione del test.

    curl -v -X PUT "http://127.0.0.1:8080/govway/Ente/PetStore/v2/pet?access_token=ACCESS_TOKEN" \
    -H "accept: application/json" \
    -H "Content-Type: application/json" \
    -d '{
            "id": 3,
            "category": { "id": 22, "name": "dog" },
            "name": "doggie",
            "photoUrls": [ "http://image/dog.jpg" ],
            "tags": [ { "id": 23, "name": "white" } ],
            "status": "available"
    }'


    L’esito dell’aggiornamento termina stavolta con successo con un codice http 200 e una risposta json equivalente alla richiesta.
