Erogazione API REST

In questa sezione vengono descritti i passi di configurazione necessari a registrare una API REST implementata da un applicativo interno al proprio dominio di gestione. Nello scenario si suppone che il servizio PetStore, disponibile on line all’indirizzo http://petstore.swagger.io/ , sia erogato all’interno del dominio di gestione.

L’API, per questo primo esempio di utilizzo del Gateway, viene registrata in modo che sia accessibile in forma anonima da qualunque client invocando l’url esposta da GovWay. Una rappresentazione di questo scenario è mostrata nella Fig. 414. Prima di procedere con la configurazione effettuare il download dell’interfaccia OpenAPI 3.0 del servizio PetStore disponibile all’indirizzo “https://raw.githubusercontent.com/Mermade/openapi3-examples/master/fail/apimatic-converted-petstore.json”.

../../_images/erogazioneRESTBase.png

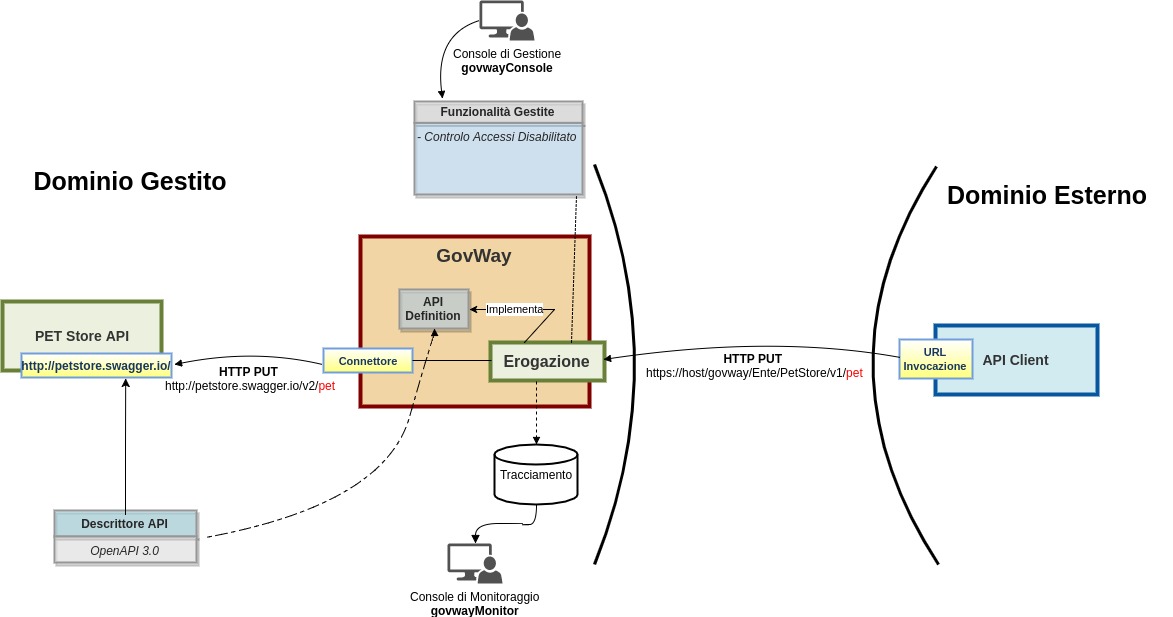

Fig. 414 Erogazione di una API Rest tramite GovWay

Per registrare l’API su Govway, utilizzando la console govwayConsole, procedere come segue:

  1. Registrazione API.

    Accedere alla sezione “API” e selezionare il pulsante “Aggiungi”. Fornire i seguenti dati:

    • Tipo: selezionare la tipologia “REST”.

    • Nome: indicare il nome dell’API che si sta registrando, ad esempio “PetStore”.

    • Descrizione: opzionalmente è possibile fornire una descrizione generica dell’API.

    • Versione: indicare la versione dell’API che si sta registrando; nell’esempio utilizziamo la versione 1.

    • Formato Specifica: selezionare “OpenAPI 3.0” tra i formati supportati.

    • OpenAPI 3.0: caricare l’interfaccia API scaricata dall’indirizzo “https://raw.githubusercontent.com/Mermade/openapi3-examples/master/fail/apimatic-converted-petstore.json”.

    ../../_images/erogazioneRESTBaseRegistrazioneAPI.png

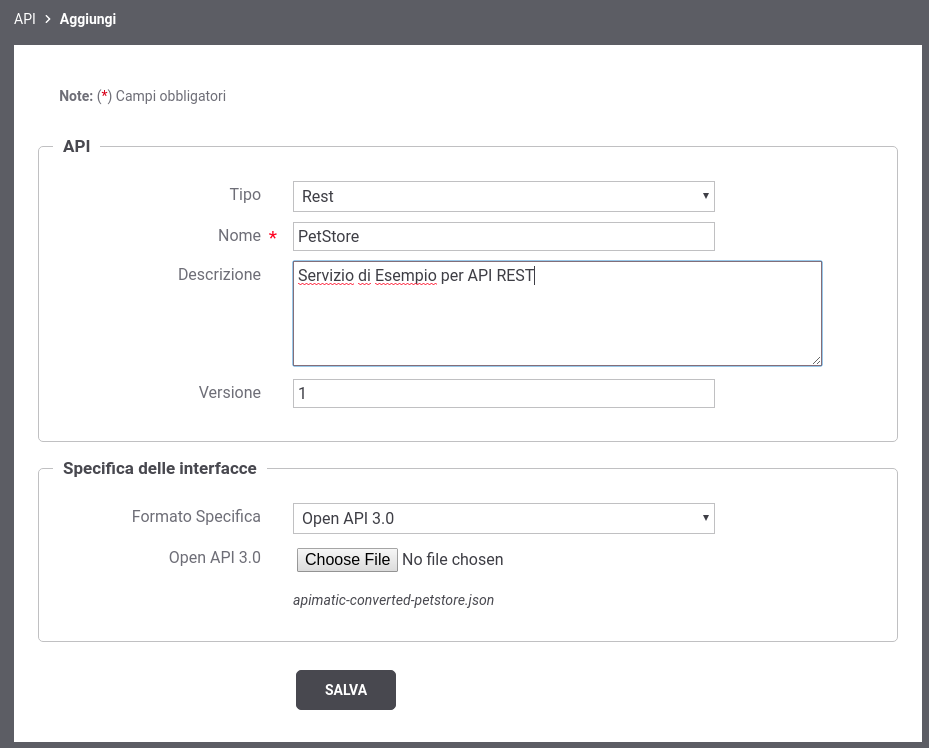

    Fig. 415 Registrazione di una API

    Effettuato il salvataggio, l’API sarà consultabile all’interno dell’elenco delle API registrate. Accedendo al dettaglio si potranno visionare le risorse che tale API dispone come si può vedere dalla Fig. 416.

    ../../_images/erogazioneRESTBaseConsultazioneRisorseAPI1.png

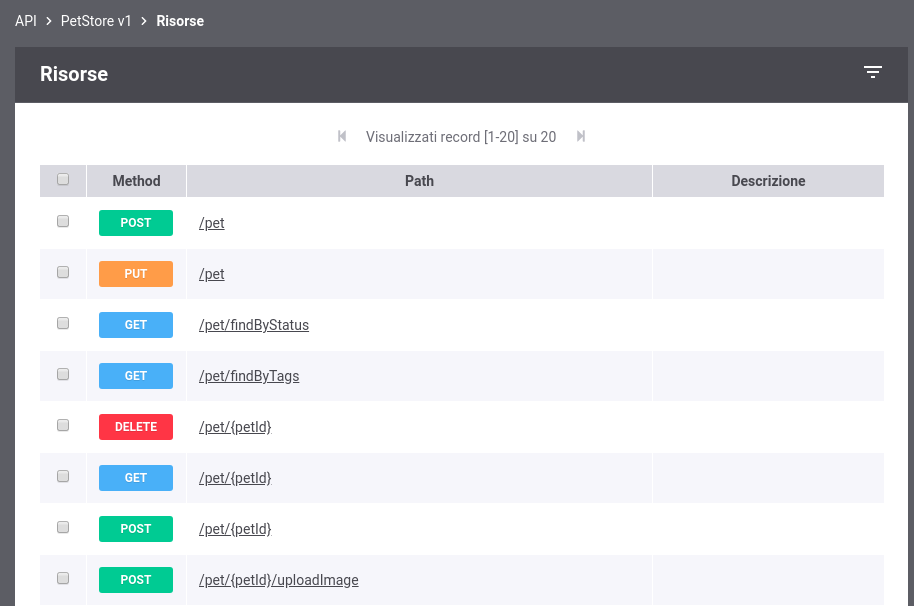

    Fig. 416 Risorse di una API

  2. Registrazione Erogazione

    Accedere alla sezione “Erogazioni” e selezionare il pulsante “Aggiungi”. Fornire i seguenti dati:

    • Nome: selezionare l’API precedentemente registrata “PetStore v2”.

    • Controllo degli Accessi - Accesso API: per esporre l’API in modo che sia invocabile da qualunque client in forma anonima selezionare lo stato “pubblico”.

    • Connettore - Endpoint: indicare la base uri dove viene erogata l’API nel dominio interno. Per il nostro esempio utilizzare la url:

      • http://petstore.swagger.io/v2

    ../../_images/erogazioneRESTBaseRegistrazioneErogazione.png

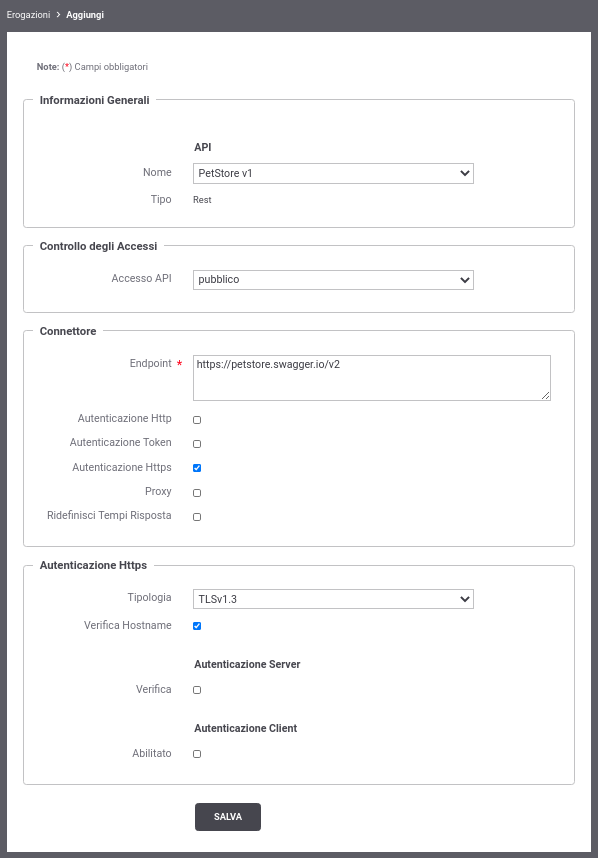

    Fig. 417 Registrazione di una erogazione di API

    Effettuato il salvataggio, l’API erogata sarà consultabile all’interno dell’elenco delle erogazioni. Accedendo al dettaglio si potrà conoscere l”url di invocazione che deve essere comunicata ai client che desiderano invocare l’API.

    ../../_images/erogazioneRESTBaseConsultazioneErogazione.png

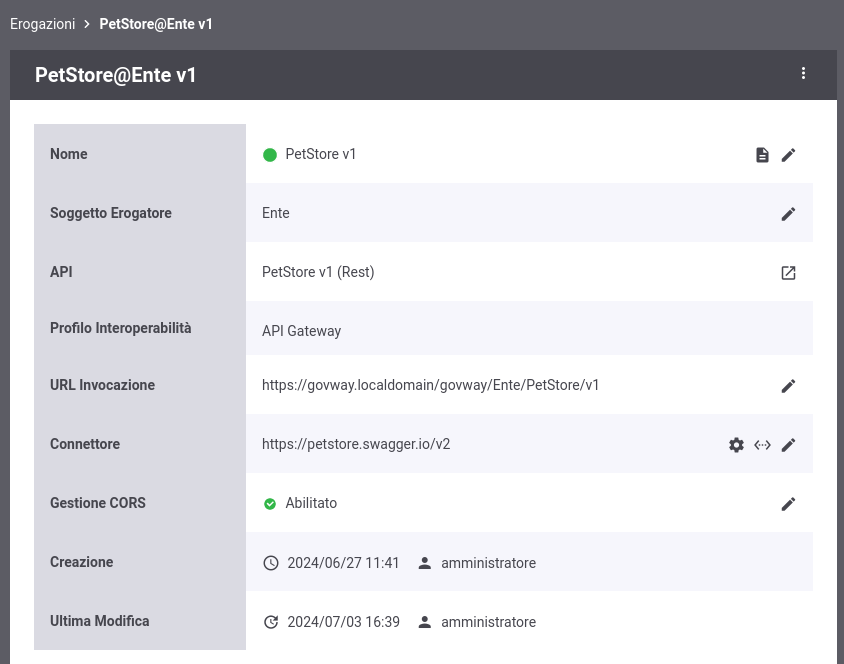

    Fig. 418 URL di Invocazione dell’API erogata

  3. Invocazione API tramite GovWay

    Al termine di questi passi di configurazione il servizio REST sarà raggiungibile dai client utilizzando l’url di invocazione:

    • http://host:port/govway/<soggetto-dominio-interno>/PetStore/v1/<uri-risorsa>

      Soggetto interno al dominio

      In questo esempio si suppone che il nome del soggetto fornito durante la fase di installazione di GovWay sia Ente.

    curl -v -X PUT "http://127.0.0.1:8080/govway/Ente/PetStore/v1/pet" \
    -H "accept: application/json" \
    -H "Content-Type: application/json" \
    -d '{
            "id": 3,
            "category": { "id": 22, "name": "dog" },
            "name": "doggie",
            "photoUrls": [ "http://image/dog.jpg" ],
            "tags": [ { "id": 23, "name": "white" } ],
            "status": "available"
    }'


    L’esito dell’aggiornamento viene confermato con un codice http 200 e una risposta json equivalente alla richiesta:

    HTTP/1.1 200 OK
    Access-Control-Allow-Origin: *
    Access-Control-Allow-Methods: GET, POST, DELETE, PUT
    Access-Control-Allow-Headers: Content-Type, api_key, Authorization
    Content-Type: application/json
    Transfer-Encoding: chunked
    Server: GovWay
    GovWay-Message-ID: 84e1d9a4-c181-436f-b7f0-4cabf55c370d
    GovWay-Transaction-ID: 6c13b9ac-3d60-45a6-9130-297a4d832824

    {
        "id":3,
        "category":{"id":22,"name":"dog"},
        "name":"doggie",
        "photoUrls":["http://image/dog.jpg"],
        "tags":[{"id":23,"name":"white"}],
        "status":"available"
    }


    Traccia della comunicazione

    L’invocazione restituisce al client, sotto forma di header HTTP, l’id di transazione con cui è stata salvata la traccia contenente tutti i dati dell’invocazione sul Gateway.

  4. Consultazione Tracce

    Attraverso la console govwayMonitor è possibile consultare lo storico delle transazioni che sono transitate nel gateway (Fig. 419) e conoscere il dettaglio di una singola invocazione (Fig. 420).

../../_images/erogazioneRESTBaseConsultazioneStoricoTransazioni.png

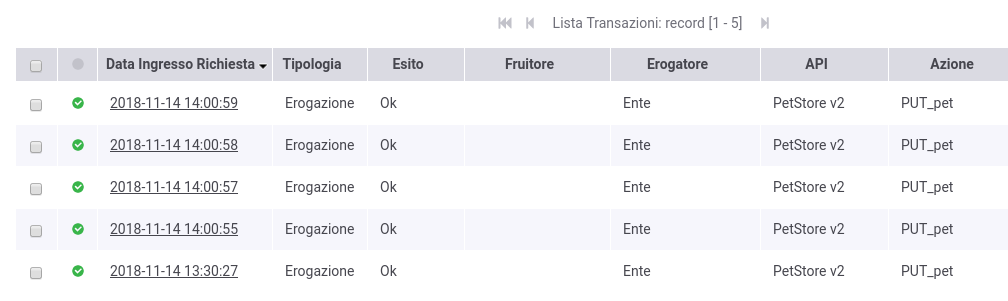

Fig. 419 Tracce delle invocazioni transitate sul Gateway

../../_images/erogazioneRESTBaseConsultazioneStoricoTransazioniDettaglio.png

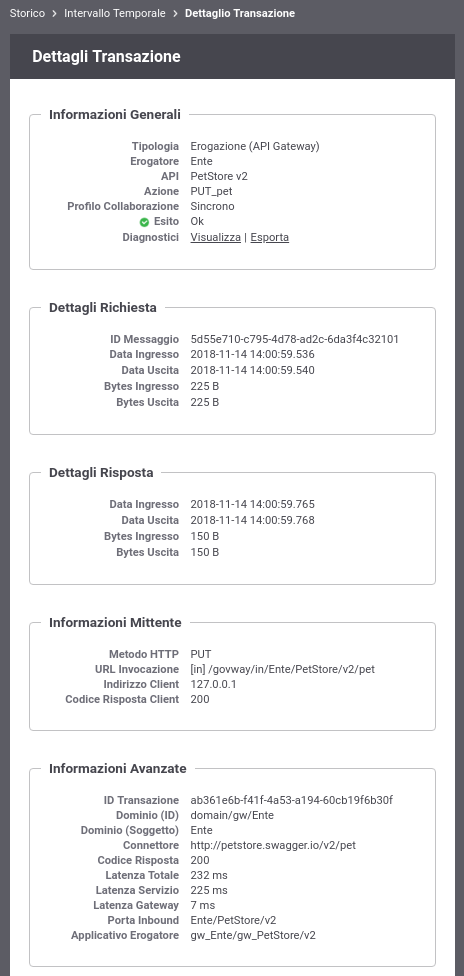

Fig. 420 Dettaglio di una invocazione transitata sul Gateway
